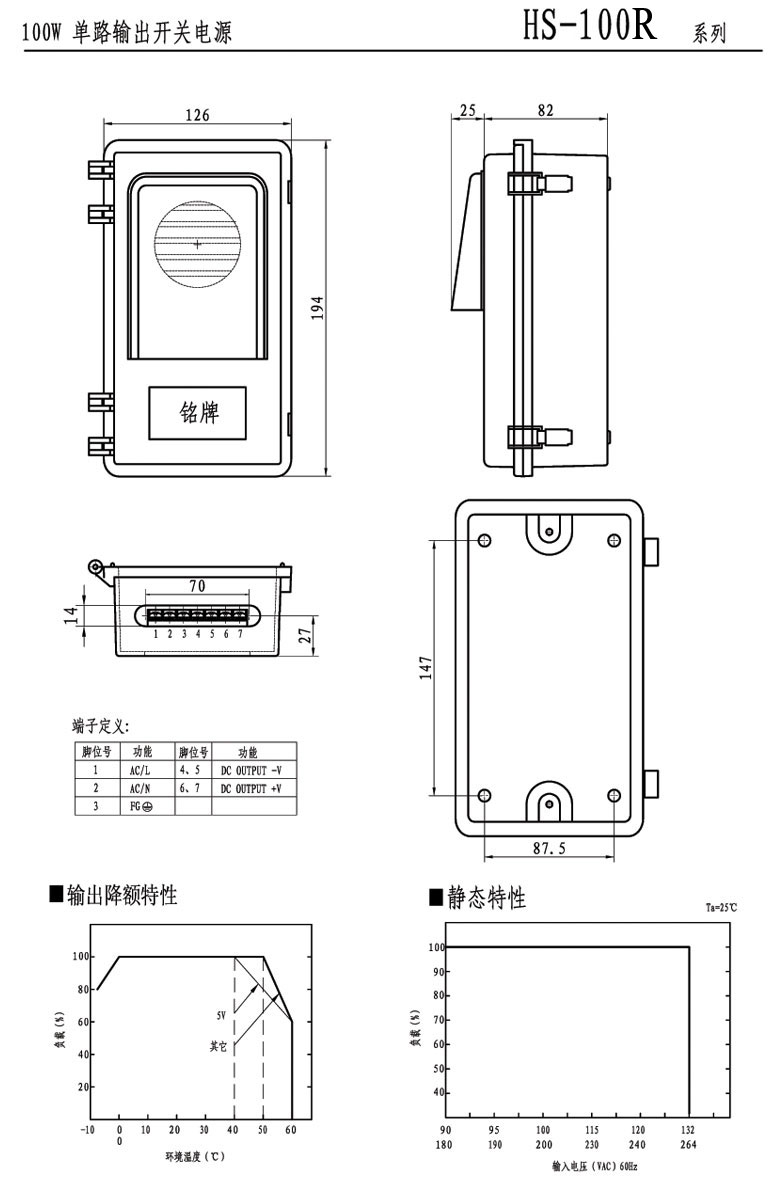

明纬/Meanwell_HS-100R _风机开关控制防雨电源

HS-100R简介：明纬/Meanwell HS-100R单路输出开关电源内置直流电扇强迫风冷，内置风机开关控制，工作频率66KHz，防雨。特点：高效率，高可靠，防雨，开关选择输入电压测试，100%满负荷烧机测试。

型号		HS-100R-5	HS-100R-12	HS-100R-15	HS-100R-24
输出	直流输出电压	5V	12V	15V	24V
	输出电压容差(注3)	±1%	±1%	±1%	±1%
	额定输出电流(注5)	20A	8.5A	6.7A	4.2A
	输出电流范围	0-20A	0-8.5A	0-6.7A	0-4.2A
	输出功率	100W	102W	100.5W	100.8W
	纹波及噪音(注2)	80mVp-p	100mVp-p	100mVp-p	100mVp-p
	直流电压可调范围	±10%	±10%	±10%	±10%
	启动、上升、保持时间	300ms,150ms,20ms
输入	输入电压范围	90～132VAC/180～264 VAC 47~63Hz
	交流输入电流	2.4A/115VAC 1.2A/230VAC
	效率	80%	83%	84%	86%
	冲击电流	冷启动电流 40A/230V
	漏电流	＜2mA/240VAC
保护特性	过载保护	110%～150%
		保护方式：打嗝模式，自动恢复
	过电压保护（V）	5.75～6.75V	13.8～16.2V	17.25～20.25V	27.6～32.4V
		保护方式：切断输出，重新启动
环境	工作温度、湿度	-10℃～+60℃， 20%～90 %RH
	保存温度、湿度	-20℃～+85℃， 10%～95 %RH
	抗震性	10～500Hz，2G 10min./1 周期，时长60 分钟，各轴
安全	耐压性	输入输出间：3KVAC 输入与地 1.5KVAC 输出与地： 0.5KVAC
	绝缘电阻	输入输出间，输入与地，输出与地： 100M Ohms/500VDC
符合标准	安全标准	符合UL1012, EN60950
	EMC标准	符合EN55022，EN55024，EN61000, IEC801-2,3,4, IEC555-2
其它	重量	0.77kg
	包装	12pcs/10.24kg/2.5CUFT
备注	1．所有参数在未特别指明时，都是在230VAC 电压输入，额定负载和25℃条件下测量所得值。 2．纹波和噪声电压是在20MHz 带宽示波器带12 英寸双绞线末端加0.1μ和47μ电容时测得。 3．容差是电压设定误差、电压调整率和电流调整率之总和。 4．本电源考虑做为一个器件安装在最终设备上，该设备必须重新确认它的EMC 指标。 5．具体输出电流见输出降额曲线。
